深圳力控多功能儀表與200SMARTPLC通訊

1. 接口定義

   S7-200smart通訊端口為RS485物理口（9針口），其引腳定義如圖下所示

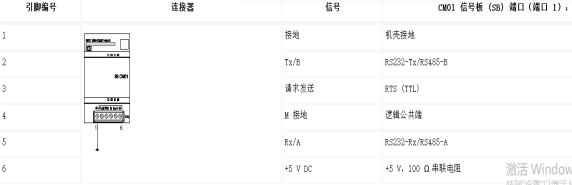

CM01 信號板與 RS485 兼容。下表列出了為信號板提供物理連接的連接器，并描述引腳分配

2. 接線

將9針口得引腳3接深圳力控的多功能儀表的通訊端子A,引腳8接端子B.

CM01信號板Rx/A接深圳力控的多功能儀表的通訊端子A,Rx/B接端子B.

3. 說明

S7-200smart在電氣上是標準的RS-485半雙工串行通訊口，此串行字符的通訊格式：1起始位，8數據位，1位奇/偶/無校驗：1停止位。通訊波特率可設置為9.6kbps,19.2kbps,187.5kbps,符合這些的串行通訊設備可以和S7-200SMART進行自由口通訊。

4. MOUDBUS RTU主站庫

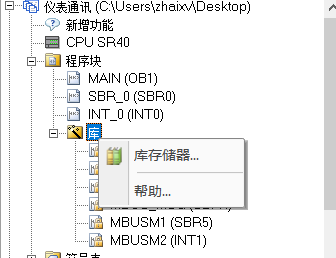

使用moudbus庫時必須對庫存儲區進行分配，見下圖設置，而且分配空間不能和程序中其他空間沖突，否則編譯調用會出錯。

分配地址不能和程序中其他地址沖突。

5. S7-200SMART主站編程

編程時使用SM0.0調用MBUS_CTRL完成主站參數初始化，詳細見下表

“模式”(Mode) 輸入的值用于選擇通信協議。輸入值為 1 時，將 CPU 端口分配給 Modbus 協議并啟用該協議。輸入值為 0 時，將 CPU 端口分配給 PPI 系統協議并禁用 Modbus 協議。

參數“奇偶校驗”(Parity) 應設置為與 Modbus 從站設備的奇偶校驗相匹配。所有設置使用一個起始位和一個停止位。允許的值如下：0（無奇偶校驗）、1（奇校驗）和 2（偶校驗）。

參數“端口”(Port)設置物理通信端口（0 = CPU 中集成的 RS-485，1 = 可選 CM01 信號板上的 RS-485 或 RS-232）。

參數“超時”(Timeout) 設為等待從站做出響應的毫秒數。“超時”(Timeout) 值可以設置為 1 ms 到 32767 ms 之間的任何值。典型值是 1000 ms (1 s)。“超時”(Timeout) 參數應設置得足夠大，以便從站設備有時間在所選的波特率下做出響應。

有新請求要發送時，將參數 First 設置為接通，并僅保持一個掃描周期。First 輸入以脈沖方式通過邊沿檢測元素（例如，上升沿），這將導致程序發送請求一次。

參數“從站”(Slave) 是 Modbus 從站設備的地址。儀表默認地址是1，當需要通訊多個儀表時可更改地址。

使用參數 RW 指示是讀取還是寫入該消息。0（讀?。┖?1（寫入）。

參數地址 (Addr) 是起始 Modbus 地址。S7200 SMART 支持以下地址范圍：

對于離散量輸出（線圈），為 00001 至 09999

對于離散量輸入（觸點），為 10001 至 19999

對于輸入寄存器，為 30001 至 39999

對于保持寄存器，為 40001 至 49999 和 400001 至 465535

參數“計數”(Count) 用于分配要在該請求中讀取或?qū)懭氲臄?shù)據元素?cái)?shù)。對于位數據類型，“Count”是位數，對于字?jǐn)?shù)據類型，則表示字?jǐn)?shù)。

對于地址 0xxxx，“計數”(Count) 是要讀取或?qū)懭氲奈粩?shù)

對于地址 1xxxx，“計數”(Count) 是要讀取的位數

對于地址 3xxxx，“計數”(Count) 是要讀取的輸入寄存器字?jǐn)?shù)

對于地址 4xxxx 或 4yyyyy，“計數”(Count) 是要讀取或?qū)懭氲谋３旨拇嫫髯謹?shù)

參數 DataPtr 是間接地址指針，指向 CPU 中與讀/寫請求相關的數據的 V 存儲器。對于讀請求，將 DataPtr 設置為用于存儲從 Modbus 從站讀取的數據的 個 CPU 存儲單元。對于寫請求，將 DataPtr 設置為要發送到 Modbus 從站的數據的 個 CPU 存儲單元。

程序?qū)?/span> DataPtr 值以間接地址指針的形式傳遞到 MBUS_MSG/MB_MSG2。例如，如果要寫入到 Modbus 從站設備的數據始于 CPU 的地址 VW200，則 DataPtr 的值將為 &VB200（地址 VB200）。指針必須始終是 VB 類型，即使它們指向字?jǐn)?shù)據。

深圳力控儀表默認地址是1，無奇偶校驗，1停止位，波特率9600。

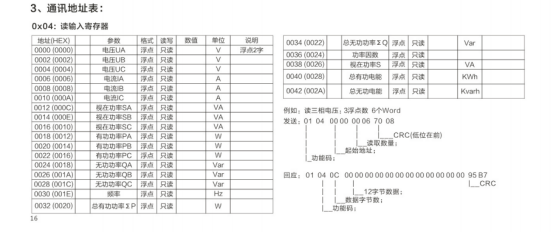

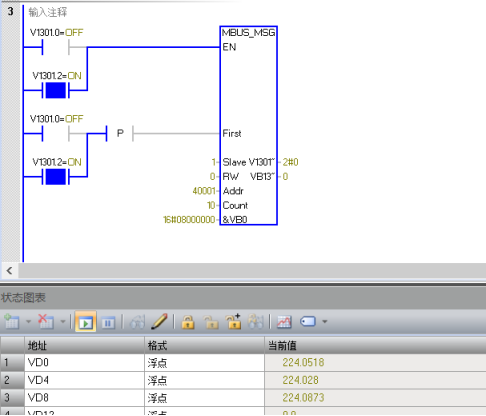

根據深圳力控通訊地址表可以看出數據都是浮點數，每個浮點數都占用2個字。上邊通訊程序是將儀表地址從0開始讀取10個字分配到VW0-VW10。因此程序監控的VD0為電壓UA值，VD4為電壓UB值，VD8為電壓UC值。通訊地址表中其他參數的數值都可以讀取出來。
